深圳宏力捷在電子產品技術研發中，對于各類大型機械設備內部控制主板、特別是工控主板、驅動主板、電源板等等，能夠提供高效可靠、極具經濟效益的仿制開發方案；專業從事雙面，多層
（線路板）電路板抄板、
PCB改板、PCB批量生產（含調試）、樣機調試等工作；并可站在客戶的角度進行二次開發，滿足您的各項需求。關于三坐標測量儀之電路板抄板及反向技術案例，是我公司在抄板領域的又一成功案例。

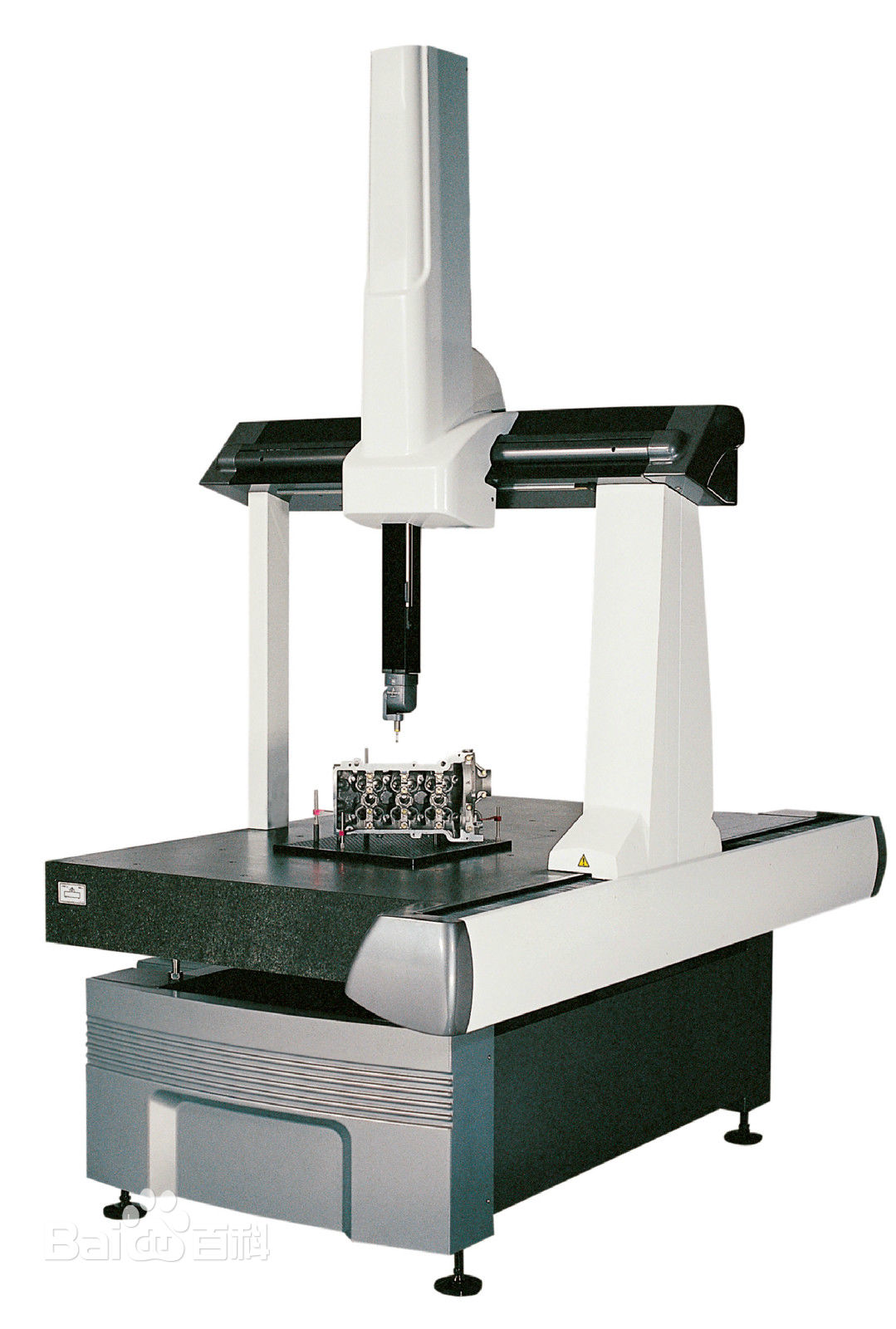

以下是三坐標測量儀的介紹：
儀器簡介：
三坐標測量儀是指在一個六面體的空間范圍內，能夠表現幾何形狀、長度及圓周分度等測量能力的儀器，又稱為三坐標測量機或三坐標量床。三坐標測量儀又可定義“一種具有可作三個方向移動的探測器，可在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳遞訊號，三個軸的位移測量系統（如光柵尺）經數據處理器或計算機等計算出工件的各點（x，y，z）及各項功能測量的儀器”。三坐標測量儀的測量功能應包括尺寸精度、定位精度、幾何精度及輪廓精度等。
功能原理：
簡單地說,三坐標測量機就是在三個相互垂直的方向上有導向機構、測長元件、數顯裝置，有一個能夠放置工件的工作臺(大型和巨型不一定有)，測頭可以以手動或機動方式輕快地移動到被測點上，由讀數設備和數顯裝置把被測點的坐標值顯示出來的一種測量設備。顯然這是最簡單、最原始的測量機。有了這種測量機后，在測量容積里任意一點的坐標值都可通過讀數裝置和數顯裝置顯示出來。測量機的采點發訊裝置是測頭，在沿X，Y，Z三個軸的方向裝有光柵尺和讀數頭。其測量過程就是當測頭接觸工件并發出采點信號時，由控制系統去采集當前機床三軸坐標相對于機床原點的坐標值，再由計算機系統對數據進行處理。
儀器特點：
1.整體式的花崗巖工作臺，使其具有承載能力強、工件放置空間寬闊、裝卸便捷的特點；
2.三軸導軌均采用優質花崗巖，使三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗時效變形能力，剛性好、幾何變形最?。?/div>
3.非線性彈簧系統的應用，降低了導軌微小誤差對測量精度的影響，同時保證設備具有更高的環境溫度適應性；
4.全部導軌采用高精度的空氣軸承，環抱式的導軌設計提高了機器的剛性和穩定性，即使長時間工作也能保持很高的精度，確保了機器優異的動態特性
5.Z軸扭轉是決定測量機精度的重要環節，可靠的防轉結構設計使得即使在使用測頭加長桿時也能獲得很高的精度。
6.Z軸采用重力平衡裝置，可靠程度高，運動更平穩、順暢。
7.三軸快速移動、鎖緊、微調采用一鍵式轉換。只用輕輕一扳空氣鎖緊裝置對應的開關，便可將各軸由快速移動狀態轉換至鎖緊狀態，鎖緊后可通過X、Y、Z軸微調旋鈕方便的移動各軸。在對工件的狹小部位進行檢測時，此功能體現的尤為充分；
8.長度測量系統采用國外進口高精度反射式金屬帶狀光柵尺和讀數頭，具有極高的精度和精度穩定性；
技術指標：
1.測量范圍：X=500mm,Y=600mm,Z=400mm
2.空間測量示值誤差：E≤3.5+L/250μm
3.分辨率：0.5μm
4.最大承受重量：300kg
5.儀器重量：550kg
6.外型尺寸：x=950mm,y=1050mm,z=2000mm
7.環境要求：
溫度范圍：20±2℃，0.5℃/h
氣源壓力： 0.6MPa-0.8MPa,200L/min（0.4MPa）
濕度范圍：45%-65%
電源： 220V±10% ,50Hz
功率：1200瓦
地面振動：頻率范圍：0-6Hz, 6-50Hz, >50Hz
振 幅：7.6μm, 2.5μm, 7.6μm
深圳宏力捷不僅可為用戶提供此系列產品的克隆仿制與二次開發，作為一家有著多年經驗專業
電路板抄板公司，可為廣大客戶提供多層專業電路板抄板、光繪Gerber文件輸出、
BOM（元器件清單）制作、原理圖反推等服務。配合我司的芯片解密、PCB生產、PCBA樣機制作，可為客戶提供省心的一站式服務。
