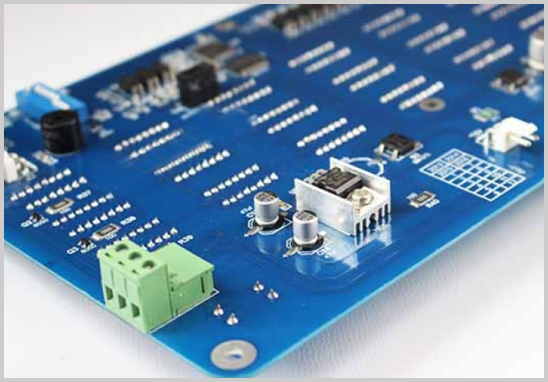

一、為什么要驗證PCB抄板是否成功？
很多客戶拿到抄好的電路板樣品后，往往以為“抄完就能用”。其實不然。
PCB抄板（又稱電路板復制或PCB反向設計）雖然可以高精度還原原板設計圖紙和BOM清單，但在實際應用中，由于原板信號層、阻焊層或特殊元件封裝等細節可能存在誤差，必須經過驗證測試，才能確認抄板是否真正成功。
對于生產型企業而言，驗證環節直接關系到后續小批量試產和產品穩定性，因此這一步絕不能省。
二、PCB抄板成功的核心判斷標準
1. 外觀一致性檢查
最直觀的一步就是“肉眼+顯微對比”。
檢查PCB尺寸、層數、孔位、走線寬度、元件絲印位置是否與原板一致；
比對阻焊層與貼片層是否存在偏移或漏印；
如果是多層板，可利用X光或激光層厚檢測設備檢測內層走線一致性。
> 專業PCB抄板公司通常會通過高精度掃描儀復刻原板，再使用軟件（如CAM350、Altium Designer）進行比對分析，確保還原精度。
2. 電氣連續性測試（E-test）
抄板成功最關鍵的一步是電氣連通性。
宏力捷電子在抄板后會使用飛針測試儀進行E-test，確保：
- 所有網絡節點連通正常，無開路、短路；
- 層間通孔導通可靠；
- 接地、信號、供電網絡對應關系正確。
> 若E-test通過率低于95%，說明抄板設計可能存在走線或過孔偏差，應重新校正。
3. 功能測試與上電驗證
PCB抄板成功不僅看板子能亮，還要看能否穩定運行。
驗證方法包括：
- 上電測試：檢查電源模塊輸出是否正常；
- 信號測試：使用示波器或邏輯分析儀查看關鍵信號波形是否與原板一致；
- 模塊功能測試：逐步加載外設模塊（如通信接口、傳感器等）確認整體工作穩定性。
如果功能一致、無異常發熱或死機現象，即可判定抄板成功率較高。
4. 元器件BOM一致性
很多抄板失敗的根源在于BOM（物料清單）錯誤或不全。
抄板公司應提供完整的元件清單，并注明：
- 元件型號、封裝、耐壓、耐溫等參數；
- 替代料建議及關鍵元件國產化替代方案。
深圳宏力捷電子自有BOM工程團隊，可根據客戶需求幫忙核對BOM與實物一致性，并協助采購全套元件，一站式完成PCB抄板打樣。
三、快速驗證PCB抄板是否成功的實用技巧
以下是我們總結的三個實戰小技巧，幫助客戶快速判斷：
1. 通電測試前先用萬用表測短路：重點測VCC與GND之間是否短接；
2. 對比信號波形：用示波器采集關鍵節點波形，與原板對比差異；
3. 驗證軟件兼容性：若涉及MCU、FPGA或存儲芯片，確保程序燒錄及運行邏輯一致。
四、選擇專業PCB抄板公司的重要性
抄板不是“照葫蘆畫瓢”，而是一個涉及電路分析、PCB設計、元件識別、工藝控制的系統工程。
深圳宏力捷電子擁有：
- 10年以上PCB抄板與反向設計經驗；
- 自有PCB板廠+SMT貼片廠，抄板→打樣→組裝→測試全流程可控；
- 多層、高精密、BGA封裝及盲埋孔抄板經驗豐富；
- 可提供PCB制板、元件采購、SMT貼片、整機組裝測試一站式服務。
因此，客戶只需提供原板樣品或原理圖，我們即可高效完成從抄板設計到樣品交付的全流程服務，并協助完成驗證與功能調試。
五、總結
判斷PCB抄板是否成功，核心要看“外觀對、線路通、功能穩、BOM準”。
選擇像深圳宏力捷電子這樣經驗豐富、設備齊全的一站式PCB抄板公司，能夠顯著提升抄板成功率和產品量產可行性。
無論您是想復制一款老舊控制板，還是進行技術反向開發、功能優化升級，我們都能幫您快速完成PCB抄板驗證與試產，讓您的項目更高效、更省心。
