1、微波雙線的PCB形式

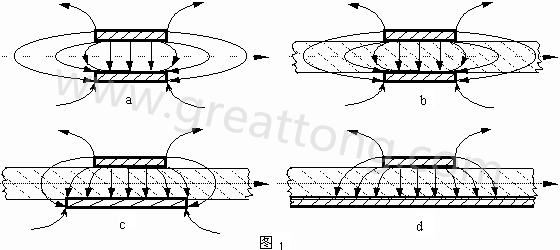

微帶線是由微波雙線在特定條件下的具體應用。圖1-a. 即為微波雙線及其場分布示意圖。在微波級工作頻率的PCB基板上，可以構成常規的異面平行雙線（圖1-b.所示）或變異的異面平行雙線（圖1-c.所示）。當其中一條狀線與另一條狀線相比可等效為無窮大時，便構成典型的微帶線（如圖1-d.所示）。從雙傳輸線到微帶，僅邊緣特性改變，定性特征基本一致。

  注：在許多微波專業論述中，均僅僅描述由常規均勻圓柱形導體構成的雙傳輸線，對PCB電路的雙線描述則以矩形條狀線為常規雙傳輸線。



2、微帶線的雙線特征
圖2-a.為常規微波雙線的場分布示意圖。圖2-b.為PCB條狀線場分布示意圖。圖2-c.為帶有有限接地板的微波雙線場分布示意（注：圖中雙線之一和接地板連通）。圖2-d為具有相對無窮大接地板之雙線場分布示意（注：圖中雙線之一和接地板連通）。

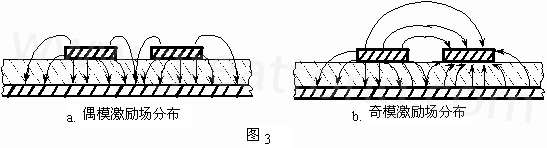

圖3-a.為典型偶模激勵耦合微帶線場分布示意。圖3-b. 為典型奇模激勵耦合微帶線場分布示意。

從圖1、圖2、圖3所示場分布狀態看，雙線與微帶線（包括耦合微帶線）特性僅僅為邊緣特性的不同。
