在印刷電路板組裝（PCBA）過程中，焊接是一個至關重要的步驟，它決定了元器件與電路板的連接是否可靠。回流焊和波峰焊是PCBA加工中最常用的兩種焊接技術，它們?cè)诠に嚵鞒獭⑦m用范圍以及操作原理上存在顯著差異。了解這兩種焊接方法的區別對于選擇合適的焊接工藝至關重要。
一、回流焊的概述
1. 工作原理
回流焊是一種通過加熱熔化焊膏，使元器件與PCB焊盤之間形成牢固連接的焊接方法。在貼片元器件（SMD）被精確地放置在涂有焊膏的PCB上之后，電路板進入回流焊爐，經過預熱、恒溫、回流和冷卻四個階段，最終完成焊接。
2. 適用范圍
回流焊主要用于表面貼裝技術（SMT）工藝中，適用于焊接各種貼片元器件，如電阻、電容、IC芯片等。它廣泛應用于手機、計算機、通信設備等電子產品的制造過程中。
3. 工藝流程
- 焊膏印刷：將焊膏精確地印刷到PCB焊盤上。
- 元器件貼裝：利用貼片機將元器件放置在焊盤上。
- 回流焊接：PCB通過回流焊爐，在受控溫度下完成焊接。
- 冷卻固化：焊點冷卻并固化，形成可靠的電氣連接。
二、波峰焊的概述
1. 工作原理
波峰焊是一種通過將PCB浸入熔融的焊料波中，使元器件引腳與電路板焊盤之間形成焊點的焊接方法。在波峰焊過程中，熔融焊料通過噴嘴形成波峰，PCB在波峰上方通過，焊料與焊盤和元器件引腳接觸，形成焊接點。
2. 適用范圍
波峰焊主要用于通孔插裝技術（THT）工藝中，適用于焊接插裝元器件（DIP）如電感、變壓器、連接器等。它通常應用于家電、汽車電子和工業控制設備等需要焊接大量通孔元器件的產品中。
3. 工藝流程
- 助焊劑噴涂：在PCB焊接面噴涂助焊劑，提升焊接效果。
- 預熱：PCB進入預熱區，提升溫度以減少焊接應力。
- 波峰焊接：PCB經過焊料波峰，完成所有焊點的焊接。
- 冷卻：焊點冷卻，固化成形，確保焊接質量。
三、回流焊與波峰焊的主要區別
1. 焊接對象
- 回流焊：主要用于SMT貼片元器件的焊接，適合焊接表面貼裝元器件，能夠處理更小、更復雜的元器件。
- 波峰焊：主要用于THT插裝元器件的焊接，適合焊接有引腳的通孔元器件。
2. 焊接工藝
- 回流焊：通過受控溫度加熱焊膏，使其熔化并形成焊點，焊接過程更加精確，適用于雙面板和復雜電路板。
- 波峰焊：通過熔融焊料的波峰與PCB接觸形成焊點，焊接速度快，適合大批量生產但不適合處理小型貼片元器件。
3. 設備與成本
- 回流焊：設備復雜，成本較高，適合生產精密電子產品。回流焊爐需要多區溫度控制，以確保不同元器件的焊接質量。
- 波峰焊：設備相對簡單，成本較低，適合大批量生產具有插裝元器件的產品，但對于雙面板和密集元器件布局的PCB，波峰焊的適用性較低。
4. 焊接效果
- 回流焊：焊接效果精細，焊點可靠性高，適合高密度、高精度的PCB制造。
- 波峰焊：焊接效率高，適合處理大量相同的焊接點，但焊接精度較低，不適合復雜和微小元器件。
四、如何選擇合適的焊接工藝
選擇回流焊或波峰焊主要取決于PCB的設計和所用元器件的類型。對于以貼片元器件為主的電路板，回流焊是首選。而對于有大量通孔元器件的電路板，波峰焊則更加合適。在一些混合裝配中，兩者可能會結合使用，首先進行回流焊接，然后通過波峰焊完成通孔元器件的焊接。
結論
回流焊和波峰焊是PCBA加工中兩種關鍵的焊接技術，各自適用于不同類型的元器件和PCB設計。在實際生產中，PCB廠家會根據產品的設計需求和生產工藝要求，選擇合適的焊接工藝，以確保產品的焊接質量和可靠性。理解這兩種焊接技術的區別，有助于更好地把控PCBA加工過程，提高最終產品的性能和品質。

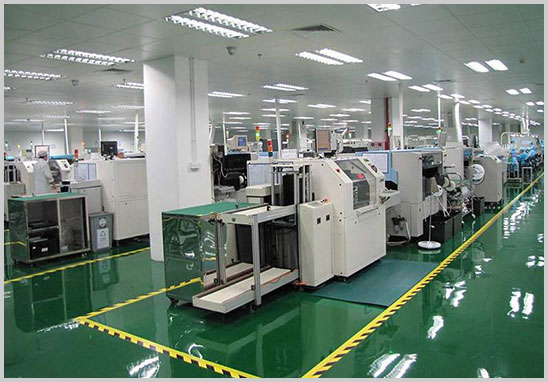

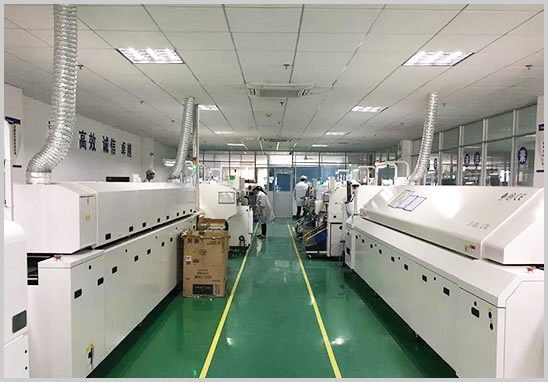

深圳宏力捷電子是有著20余年P(guān)CBA加工經驗的PCBA加工工廠，工廠配備多條SMT生產線、DIP生產線，可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
