PCB設計需要準備哪些資料?

發布時間 :2023-05-22 17:07 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
PCB設計需要準備哪些資料?對于電路板設計而言,準備充分的資料可以大大減少研發過程中的錯誤和重復工作。接下來深圳PCB設計公司-宏力捷電子為大家介紹下PCB設計需要準備的資料:

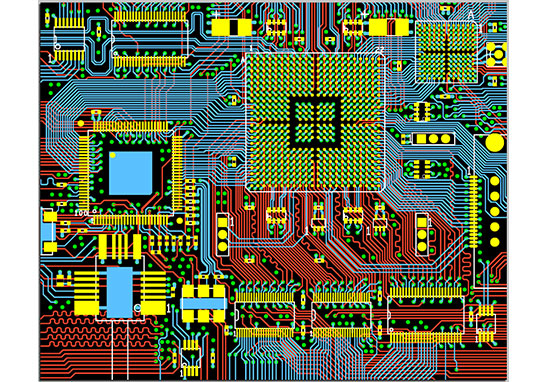

PCB設計需要準備哪些資料?

1. 器件清單
器件清單列出了電路板中所有的元器件及其型號、數量和位置。通過準確的器件清單,開發人員能夠在PCB設計前了解待使用器件類型和規格,并確保它們與電路板的其他部分相匹配。

2. 電路原理圖
電路原理圖描述了電路板中各個部分之間的連接關系、元器件的連接方式。在PCB設計前,電路原理圖能夠模擬電路的工作方式,發現問題并調整。

3. PCB尺寸和定位孔位置
由于電路板需要安裝在設備內部,因此PCB尺寸和定位孔位置是非常重要的。如果這些信息不正確,可能會導致電路板無法安裝和使用。在PCB設計前,我們需要了解設備的實際尺寸和PCB所需的空間,以確保PCB的大小和定位孔的位置都正確。

4. PCB層
PCB層是指電路板上各層的分布情況。PCB通常具有兩到四個有限的層數,包括頂層、底層和內層。在PCB設計前,我們需要確定使用的PCB層和每層的功能。

5. 阻抗控制參數
阻抗控制參數描述了PCB上電路傳輸線的阻抗值。阻抗控制參數的準確設置可以確保電路要求的性能和特性。在PCB設計過程中,我們需要分析和計算傳輸線的物理尺寸和材料,并設計出滿足要求的阻抗控制參數。

6. 相關認證文件
電路板需要通過相關認證才能正常使用。在設計過程中,我們需要了解電路板相關的認證標準和要求,并準備相關的認證文件和測試報告。

7. PCB外殼和規格
電路板需要與其他設備協作,因此需要根據設備的實際情況設計出PCB的外殼和規格。在PCB設計前,我們需要了解設備的工作環境、工作溫度、抗噪聲能力和EMC認證要求等相關信息,并設計出PCB的相應外殼和規格。

總之,在PCB設計前準備充分的資料十分重要,可以幫助我們避免浪費時間和資源,并確保PCB的高質量和高性能。
