對于一般的
PCB抄板工程師來說，在對電路板進行抄板難易鑒定以及封裝器件分析時，需要對PCB電路板上IC封裝有一定的了解，特別是對于一些初涉及PCB抄板的技術人員，對某些專業術語的陌生將可能影響對電路板的技術分析和PCB抄板進程。在此，我們將詳細介紹關于PCB上IC封裝技術的相關行業術語，供PCB抄板或PCB設計工程師參考學習。

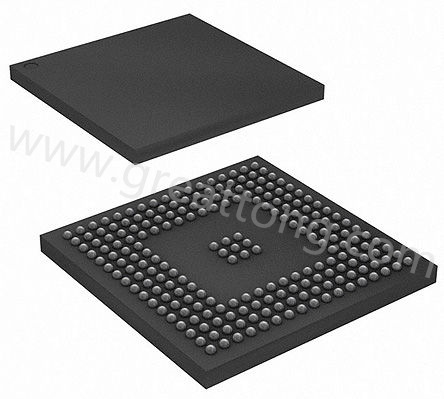

1、BGA(ball grid array)
球形觸點陳列，表面貼裝型封裝之一。在印刷基板的背面按陳列方式制作出球形凸點用以代替引腳，在印刷基板的正面裝配LSI 芯片，然后用模壓樹脂或灌封方法進行密封。也 稱為凸點陳列載體(PAC)。引腳可超過200，是多引腳LSI 用的一種封裝。 封裝本體也可做得比QFP(四側引腳扁平封裝)小。例如，引腳中心距為1.5mm 的360 引腳 BGA 僅為31mm 見方；而引腳中心距為0.5mm 的304 引腳QFP 為40mm 見方。而且BGA 不用擔心QFP 那樣的引腳變形問題。 該封裝是美國Motorola 公司開發的，首先在便攜式電話等設備中被采用，今后在美國有可能在個人計算機中普及。最初，BGA 的引腳(凸點)中心距為1.5mm，引腳數為225。現在也有 一些LSI 廠家正在開發500 引腳的BGA。 BGA 的問題是回流焊后的外觀檢查。現在尚不清楚是否有效的外觀檢查方法。有的認為 ， 由于焊接的中心距較大，連接可以看作是穩定的，只能通過功能檢查來處理。 美國Motorola 公司把用模壓樹脂密封的封裝稱為OMPAC，而把灌封方法密封的封裝稱為GPAC(見OMPAC 和GPAC)。

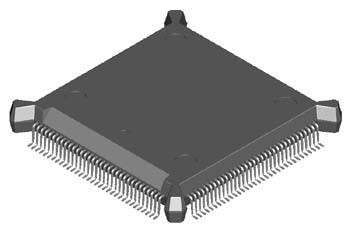

2、BQFP(quad flat package with bumper)
帶緩沖墊的四側引腳扁平封裝。QFP 封裝之一，在封裝本體的四個角設置突起(緩沖墊) 以防止在運送過程中引腳發生彎曲變形。美國半導體廠家主要在微處理器和ASIC 等電路中采用此封裝。引腳中心距0.635mm，引腳數從84 到196 左右(見QFP)。
3、碰焊PGA(butt joint pin grid array)
表面貼裝型PGA 的別稱(見表面貼裝型PGA)。
4、C－(ceramic)
表示陶瓷封裝的記號。例如，CDIP 表示的是陶瓷DIP。是在實際中經常使用的記號。

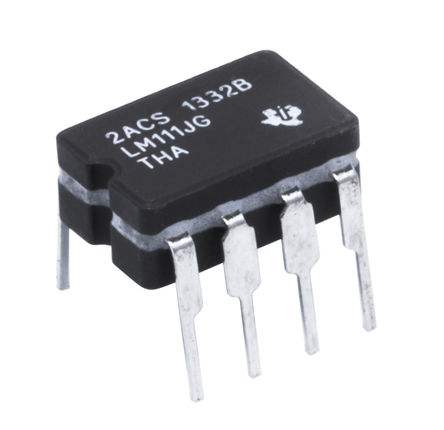

5、Cerdip
用玻璃密封的陶瓷雙列直插式封裝，用于ECL RAM，DSP(數字信號處理器)等電路。帶有 玻璃窗口的Cerdip 用于紫外線擦除型EPROM 以及內部帶有EPROM 的微機電路等。引腳中心距2.54mm，引腳數從8 到42。在japon，此封裝表示為DIP－G(G 即玻璃密封的意思)。
6、Cerquad
表面貼裝型封裝之一，即用下密封的陶瓷QFP，用于封裝DSP 等的邏輯LSI 電路。帶有窗口的Cerquad 用于封裝EPROM 電路。散熱性比塑料QFP 好，在自然空冷條件下可容許1. 5～ 2W 的功率。但封裝成本比塑料QFP 高3～5 倍。引腳中心距有1.27mm、0.8mm、0.65mm、 0.5mm、 0.4mm 等多種規格。引腳數從32 到368。

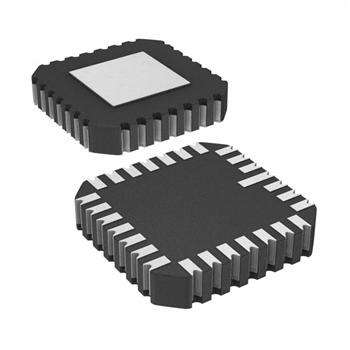

7、CLCC(ceramic leaded chip carrier)
帶引腳的陶瓷芯片載體，表面貼裝型封裝之一，引腳從封裝的四個側面引出，呈丁字形 。 帶有窗口的用于封裝紫外線擦除型EPROM 以及帶有EPROM 的微機電路等。此封裝也稱為 QFJ、QFJ－G(見QFJ)。
8、COB(chip on board)
板上芯片封裝，是裸芯片貼裝技術之一，半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋以確?？煽啃?。雖然COB 是最簡單的裸芯片貼裝技術，但它的封裝密度遠不如TAB 和 倒片焊技術。
9、DFP(dual flat package)
雙側引腳扁平封裝。是SOP 的別稱(見SOP)。以前曾有此稱法，現在已基本上不用。
10、DIC(dual in-line ceramic package)
陶瓷DIP(含玻璃密封)的別稱(見DIP).
11、DIL(dual in-line)
DIL是dual in-line的縮寫，雙列直插式。

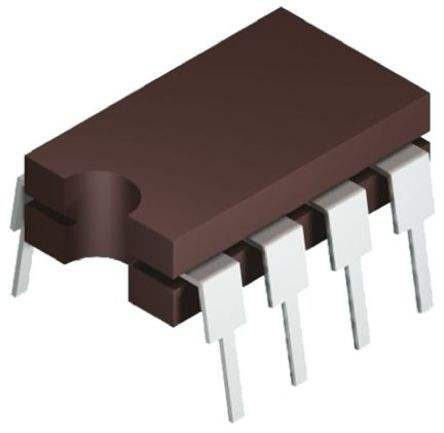

12、DIP(dual in-line package)
雙列直插式封裝。插裝型封裝之一，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。
DIP 是最普及的插裝型封裝，應用范圍包括標準邏輯IC，存貯器LSI，微機電路等。
引腳中心距2.54mm，引腳數從6 到64。封裝寬度通常為15.2mm。有的把寬度為7.52mm和10.16mm的封裝分別稱為skinny DIP 和slim DIP(窄體型DIP)。但多數情況下并不加區分，只簡單地統稱為DIP。另外，用低熔點玻璃密封的陶瓷DIP 也稱為cerdip(見cerdip)。
13、DSO(dual small out-lint)
雙側引腳小外形封裝。SOP 的別稱(見SOP)。部分半導體廠家采用此名稱。
14、DICP(dual tape carrierpackage)
雙側引腳帶載封裝。TCP(帶載封裝)之一。引腳制作在絕緣帶上并從封裝兩側引出。由于利用的是TAB(自動帶載焊接)技術，封裝外形非常薄。常用于液晶顯示驅動LSI，但多數為定制品。
另外，0.5mm厚的存儲器LSI 簿形封裝正處于開發階段。在日本，按照EIAJ(日本電子機械工業)會標準規定，將DICP 命名為DTP。
15、DIP(dual tape carrierpackage)
同上。日本電子機械工業會標準對DTCP 的命名(見DTCP)。
16、FP(flat package)
扁平封裝。表面貼裝型封裝之一。QFP 或SOP(見QFP 和SOP)的別稱。部分半導體廠家采用此名稱。
17、flip-chip
倒焊芯片。裸芯片封裝技術之一，在LSI 芯片的電極區制作好金屬凸點，然后把金屬凸點與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同。是所有封裝技術中體積最小、最薄的一種。
但如果基板的熱膨脹系數與LSI 芯片不同，就會在接合處產生反應，從而影響連接的可靠性。因此必須用樹脂來加固LSI 芯片，并使用熱膨脹系數基本相同的基板材料。

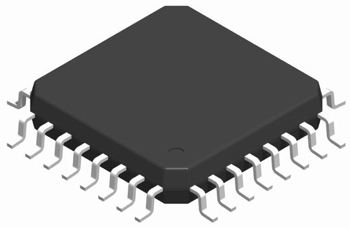

18、FQFP(fine pitch quad flatpackage)
小引腳中心距QFP。通常指引腳中心距小于0.65mm的QFP(見QFP)。
