對于電子產品廠家來說，SMT貼片加工不僅是PCBA制造的核心環節，更直接影響產品的穩定性、良率和交付周期。無論是PCBA打樣還是批量代工，理解SMT全流程，有助于降低溝通成本、規避質量風險。
本文將從實際生產流程出發，系統解析SMT貼片加工的完整工藝及關鍵控制點。
一、SMT貼片加工整體流程概覽
SMT貼片加工通常包括以下核心環節：
1. PCB設計與DFM評審
2. 鋼網制作
3. 錫膏印刷
4. SPI檢測（錫膏檢測）
5. 貼片（SMT Placement）
6. 回流焊接
7. AOI檢測
8. 功能測試與組裝
這一流程符合電子組裝行業通行標準，如IPC-A-610（電子組件可接受性標準）及IPC-SM-782（SMT設計與布局標準）。
二、關鍵工藝步驟詳解
1. PCB設計與DFM評審（可制造性分析）
在正式加工前，需對PCB文件進行DFM分析，包括：
- 焊盤設計是否合理
- 元器件間距是否滿足貼裝要求
- 是否存在立碑、橋連風險
這一階段決定了后續良率，是很多客戶容易忽視但最關鍵的一步。
2. 鋼網制作
鋼網用于錫膏印刷，其精度直接影響焊接質量。
關鍵控制點包括：
- 開孔尺寸（通常為焊盤的90%~110%）
- 鋼網厚度（常見0.1mm~0.15mm）
- 激光切割精度
3. 錫膏印刷
通過印刷機將錫膏均勻涂覆在PCB焊盤上。
核心影響因素：
- 錫膏粘度與活性
- 刮刀壓力與速度
- 環境溫濕度（建議：溫度20~25℃）
常見問題：少錫、連錫、偏移
4. SPI檢測（錫膏檢測）
SPI用于檢測錫膏體積、厚度和位置，提前發現印刷缺陷。
行業內數據顯示，SMT缺陷中約60%以上源于錫膏印刷階段（參考IPC統計數據）。
5. SMT貼片（核心環節）
貼片機將元器件高速精準貼裝到PCB上。
關鍵指標：
- 貼裝精度（±0.03mm級）
- 貼裝速度（CPH：每小時貼裝數量）
- 元器件兼容性（0201/01005等微小器件）
6. 回流焊接
通過回流焊爐完成焊接，是決定焊點質量的核心工序。
溫度曲線通常包括：
- 預熱區
- 恒溫區
- 回流區（峰值溫度約235~250℃）
- 冷卻區
不合理溫曲會導致虛焊、冷焊或器件損傷。
7. AOI自動光學檢測
AOI用于檢測：
- 虛焊、漏焊
- 偏移、立碑
- 極性錯誤
提高出貨良率，減少人工檢測誤差。
8. 測試與后段組裝
根據產品要求進行：
- ICT測試（在線測試）
- FCT測試（功能測試）
- DIP插件與整機組裝
三、SMT貼片加工常見問題與解決思路
1. 焊接不良（虛焊/冷焊）
原因：
- 錫膏質量問題
- 溫度曲線不合理
解決：
- 優化回流焊曲線
- 選用高品質錫膏
2. 元件立碑（Tombstone）
原因：
- 焊盤受熱不均
- 錫膏量不一致
解決：
- 優化鋼網開孔設計
- 平衡焊盤熱容量
3. 橋連（短路）
原因：
- 錫膏過多
- 印刷偏移
解決：
- 調整鋼網厚度
- 提高印刷精度
四、客戶在選擇SMT貼片加工廠時重點關注什么？
從需求方角度，建議重點評估：
1. 是否具備DFM工程能力
2. 是否有SPI+AOI全流程檢測
3. 是否支持小批量打樣+批量生產
4. 供應鏈能力（元器件采購能力）
5. 交期與品質穩定性
尤其是PCBA代工代料項目，供應鏈能力直接影響交付風險。
五、SMT貼片加工適用于哪些產品？
- 消費電子（智能硬件、家電）
- 工業控制設備
- 汽車電子（部分非高端控制模塊）
- 通訊設備
- 醫療電子
六、我們的PCBA代工代料服務能力介紹
作為擁有20余年經驗的PCBA加工廠家，深圳宏力捷電子在SMT貼片加工及整板交付方面具備成熟能力：
1. 完整制造體系

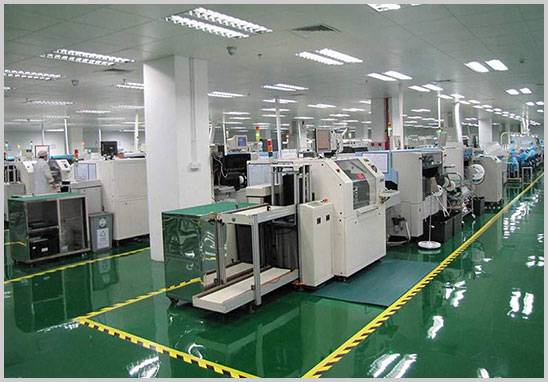

- 多條SMT高速貼片線
- DIP插件線+后焊組裝線
- 支持高密度、高精度PCBA生產
2. 一站式PCBA服務
覆蓋全流程：
- PCB設計與優化
- PCB制造
- 元器件采購（原廠/代理渠道）
- SMT貼片+DIP插件
- 成品組裝與測試
3. 工程與品質保障
- 專業DFM分析團隊
- SPI+AOI+功能測試全流程檢測
- 嚴格執行IPC標準
4. 靈活交付能力
- 支持PCBA快速打樣
- 小批量試產
- 中大批量穩定交付
七、總結
SMT貼片加工并非單一工序，而是一個高度系統化的制造流程。每一個環節——從設計、印刷到焊接和檢測——都直接影響最終產品質量。
對于有PCBA打樣或代工代料需求的企業來說，選擇具備完整工藝能力和質量控制體系的合作伙伴，是保障產品可靠性的關鍵。
