電路板抄板打樣流程及技術優勢

發布時間 :2025-06-26 17:06 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB抄板部
什么是電路板抄板打樣?
通俗來說,電路板抄板打樣就是通過逆向工程對現有電路板進行“過來人”式解析,提取其原理圖、BOM清單和Gerber文件等生產資料,并按照這些資料重新制造出功能等同的樣板,方便后續小批量生產或替換停產元器件使用。

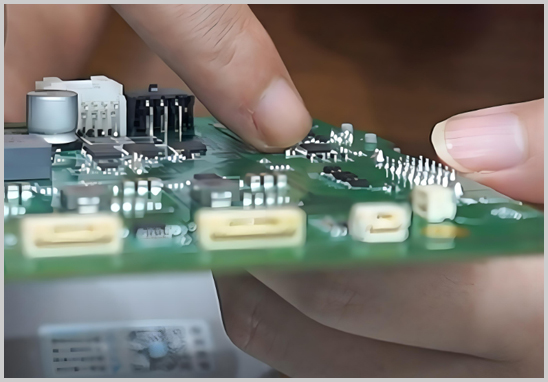

電路板抄板打樣流程及技術優勢

電路板抄板打樣流程詳解
下面以十多年實戰經驗為基礎,給大家嘮嘮我們如何把原板“搬”到工廠,變成合格樣板的全過程。
1. 前期評估
   - 樣板可行性:判斷目標板是否有加密程序、假型號芯片或已停產器件等風險。
   - 材料準備:提供至少一套單/雙面板樣板,多層板建議兩套以上以確保數據準確。

2. 拆板與物料記錄
   - 拆卸元器件:用專業工具(如數碼顯微鏡)記錄所有元件型號、參數及位置方向。
   - 照片存檔:拍攝頂/底層全景及重點器件位置,保證后續比對無誤。

3. 原理圖與PCB文件重構
   - 原理圖繪制:將電路拆分成功能單元,使用OrCAD、Altium等工具重繪原理圖。
   - 布局還原:通過掃描或拍照圖像,利用抄板軟件(如 Valor、CAM350)還原雙層或多層PCB層間結構。

4. 制板打樣
   - Gerber輸出:生成包括銅箔、阻焊、絲印、鉆孔等在內的完整Gerber文件。
   - 小批量制板:在自有PCB工廠按IPC標準快速生產樣板。

5. SMT/DIP貼裝焊接
   - SMT貼片:采用貼片機對貼片元件進行精準貼裝。
   - DIP焊接:手工或波峰焊方式完成插件元件安裝,兼顧混合加工需求。

6. 功能測試與驗證
   - 電氣性能檢測:對電壓、電流、信號完整性等關鍵指標逐項驗證。
   - 調試優化:針對測試中發現的小問題,返工或調整PCB布局與原理圖。

7. 交付與技術支持
   - 交付資料:提供PCB文件(Gerber)、BOM清單、原理圖及測試報告。
   - 后續維護:針對小批量迭代或量產提供技術跟進服務。

我們的技術優勢
- 實戰經驗豐富:十余年PCB反向工程、抄板打樣實戰,成功案例覆蓋家電、通信、工業控制等多行業。
- 精準逆向核心技術:利用高清數碼顯微鏡與專業抄板軟件,保障元器件和線路還原度達100%。
- 一站式高速交付:自有PCB板廠與SMT貼片廠,當天評估、48小時拿樣,極大縮短樣板周期。
- 質量與合規保障:嚴格遵循IPC-A-600與行業檢測標準,樣板一次驗收合格率高達98%以上。

電路板抄板打樣常見問題
- 能否抄多層及加密電路板?
  支持雙層至十層板;對具備加密程序或隱形貼片器件的板子,有專用拆解與去標記工藝,確保高成功率。
- 如何獲取BOM清單與Gerber?
  完整提取元器件型號、一致性驗證后生成BOM;掃描與軟件還原后輸出標準Gerber文件。
- 打樣價格如何計算?
  按焊盤點數、層數及件數綜合計價,價格透明,亦可提供固定報價方案。
- 最小起訂量是多少?
  樣板零起訂,常規批量以10塊為單位,滿足各類研發與替換需求。
