PCB走線與過孔的電流承載能力

發布時間 :2025-06-23 17:55 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
為什么要關注走線與過孔的電流承載能力?
PCB設計中,走線(Trace)和過孔(Via)實際上都是“銅導體”,當電流通過時會產生熱量。
- 電流過大會導致局部溫升超標,影響元器件正常工作,甚至讓線路“燒斷”;
- 電流過小雖然安全,但過寬走線浪費寶貴的板面資源,增加成本。
因此,既要保證可靠性,又要做到經濟設計,就必須準確了解和計算PCB走線與過孔的電流承載能力。

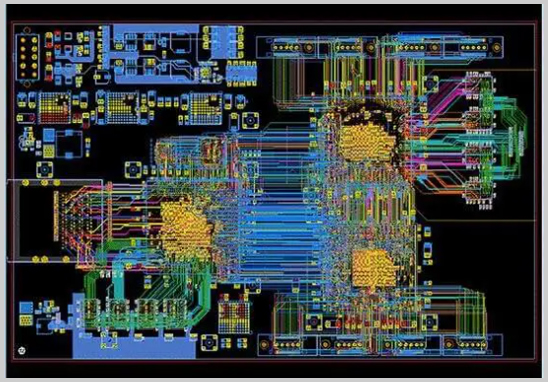

PCB走線與過孔電流承載能力詳解

影響電流承載能力的主要因素
1. 走線線寬(Width)
   線寬越大,橫截面積越大,電阻越小、發熱越少,承載電流也就越高。
2. 銅厚(Copper Weight)
   常見有 1 oz、2 oz 等不同銅厚。銅厚越厚,橫截面積越大,理論承載電流能力也越強。
3. 層內 vs. 外層
   外層走線散熱條件好,可承載更高電流;內層包裹在基材中,散熱不易,因此承載能力要打折扣。
4. 允許溫升(ΔT)
   通常我們允許走線溫度比環境溫度高10~20 °C;ΔT 越大,可承載電流越多,但可靠性要求會更嚴格。
5. 環境與板厚
   > IPC-2152 標準中強調,板子周圍環境(風扇/自然對流)、板厚、是否有散熱銅箔平面等因素,也會影響最終溫升和電流能力。

怎么計算走線電流承載能力?
1. 基于 IPC-2152 標準的方法
IPC-2152《Standard for Determining Current-Carrying Capacity in Printed Board Design》是目前最權威的走線溫升與電流關系標準。它基于大量實測數據,給出了不同銅厚、不同層別下的電流–溫升–線寬曲線。常用步驟:
1. 確定最大允許溫升(如 ΔT=10 °C)
2. 查表或用計算器,輸入銅厚、層級、所需電流,得出所需線寬
3. 驗證板上其他條件(如散熱面、基材熱導率)是否與標準基準條件一致,否則需適度調整。

2. 公式近似
在無法查表時,也可使用經驗公式(僅供快速估算):
外層走線:
I ≈ 0.048 × A^0.44

內層走線:
I ≈ 0.024 × A^0.44
其中 I(A)為電流,A(sq mil)為走線橫截面積(線寬 × 銅厚換算后),ΔT 通常取10 °C左右。
注意:以上公式基于 IPC-2221,該標準已被 IPC-2152 更新,建議精確設計時仍以 IPC-2152 表格或計算器為主。

過孔(Via)的電流承載能力怎么定?
過孔的導電截面為“環形管殼”,其電流承載能力與走線思路類似:
1. 過孔直徑(Drill Size):孔徑越大,銅壁環形截面面積越大。
2. 鍍銅厚度(Plating Thickness):常見 25 µm、50 µm 等,鍍層越厚,能流更多電流。
3. 層別與散熱:過孔的位置(內層/外層)和附近的大面積銅皮都會影響熱量擴散。

一般經驗:
- 一個 0.3 mm 鉆孔、鍍銅 25 µm 的標準過孔,承載約 1 A 左右;
- 若要更高電流,可選用 0.5 mm 鉆孔、50 µm 鍍銅,或并聯多孔;
- 也可對過孔周圍加灌銅、加銅箔平面來增強散熱和電流承載。

設計建議
1. 優先查表/用 IPC-2152 計算器,快速準確定線寬;
2. 板上關鍵電源線可適當放大線寬,給足安全裕度;
3. 多孔并聯或“灌銅”過孔群提升過孔承載能力;
4. 注意板邊風道及散熱結構,良好散熱可讓同樣線寬承載更多電流;
5. 出樣后用紅外熱像或直接探針實測,驗證溫升是否符合預期。
