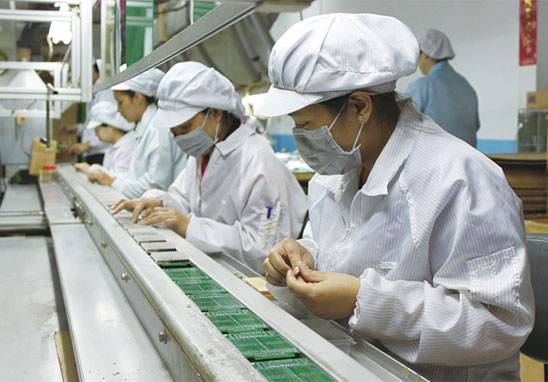

在SMT貼片打樣加工的生產環節中有一道程序是DIP插件加工，這道工序是需要焊接的，而焊接根據釬料的熔點可以分為軟釬焊和硬釬焊兩種。一般來說軟釬焊就是熔點低于450攝氏度的焊接，而在DIP插件加工軟釬焊加工所使用的焊料自然也就叫軟釬焊料。目前在電子加工廠常用的各種焊接方法一般都是軟釬焊。
DIP插件加工的軟釬焊相關工藝
1．軟釬焊的特點
①釬料熔點低于焊件熔點。
②加熱到釬料熔化，潤濕焊件。
③焊接過程焊件不熔化。
④為了清除金屬表面的氧化層，焊接過程需要加助焊劑。
⑤焊接過程可逆，能夠解焊，可以返修。
2．釬焊過程
無論是手工焊、浸焊、波峰焊還是再流焊，其焊接過程都要經過對焊件界面的表面清潔、加熱、潤濕、擴散和溶解、冷卻凝固幾個階段。
(1)表面清潔
釬焊焊接只能在清潔的金屬表面進行。
此階段的作用是清理焊件的被焊界面，把界面的氧化膜及附著的污物清除干凈。表面清潔是在加熱過程中、釬料熔化前，通過助焊劑的活化作用使其與焊件表面氧化膜起反應后完成的。
(2)加熱
在一定溫度下金屬分子才具有動能，才能在很短的時間內完成產生潤濕、擴散、溶解、形成結合層。因此加熱是釬焊焊接的必要條件。
對于大多數合金而言，較理想的釬焊溫度是加熱到釬料液相線以上15.5～71℃。
(3)潤濕
只有當熔融的液態釬料在金屬表面漫流鋪展，才能使金屬原子自由接近，因此熔融的釬料潤濕焊件表面是擴散、溶解、形成結合層的首要條件。
(4)毛細作用、擴散和溶解、冶金結合形成結合層
熔融的釬料潤濕焊件表面后，在毛細現象、擴散和溶解作用下，經過一定的溫度和時間形成結合層（焊縫），焊點的抗拉強度與金屬間結合層的結構和厚度等因素有關。
(5)冷卻，焊接完成
冷卻到固相溫度以下，凝固后形成具有一定抗拉強度的焊點。
